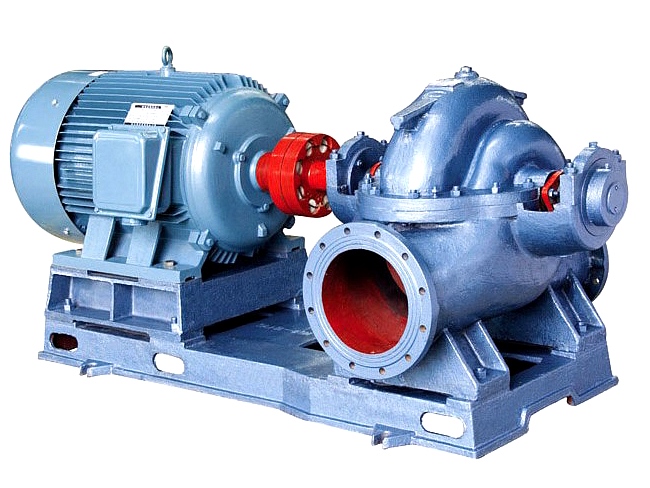

单级双吸离心泵

单级双吸离心泵也称为单级双吸入分流泵。与其他泵相比，最突出的特征是有两个吸入口，可以根据实际情况转变为逆时针旋转。单级双吸离心泵又称单级双吸式分流泵。与其他泵相比，最突出的特征是有两个吸入口，因此这一类型的泵通常具有较大的流量。实质上，通道液体同时进入叶轮的核心区域，高速运转的叶轮被离心力甩出，在叶轮核心形成低电压区域。在大气压作用下，通道液体不断流向低压中心，是一款进入叶轮核心并被抛出的循环过程。

结构：相关部件：轴、叶轮、卡簧、密封环、机封轴套、密封性体、机封、密封性压盖、挡水环、轴套、滚动轴承体、滚动轴承挡圈、止推垫圈、泵盖、螺栓、销、轴承油封等部件。同时，还涉及柔性连轴器、电机等单级双吸离心泵（分体泵）的运动方向。从电机端开始，泵轴顺时针方向转动（即泵通道在右侧）。如有必要，能够改为按逆时针转动。反向泵以在泵型号的最后加上字母F来表示。

单级双吸离心泵的拆装工艺

1.拆装过程：拆下连轴器壳体→拆装连接螺钉→拆装操纵输油管→拆装水泵上盖螺钉→提起上盖→拆装两侧的轴座螺钉→从底座上拆下叶轮轴→拆装连轴器泵联轴器→取出钥匙→拆下卡簧→拆装滚动轴承体→拆下轴承套→拆装挡水环→拆除密封性压盖→拆下机封→拆装机封轴套→拆下密封环→拆下定位环→拆下卡簧→拆装叶轮→拆下卡簧→删除密钥

机械加工工艺：轴键→叶轮→卡簧→定位环→密封环→机封轴套→机封→密封性压盖→挡水环→滚动轴承套筒→滚动轴承体→卡簧→钥匙→连轴器泵联轴器→叶轮轴进入机座→两侧的轴座→上盖→连轴器外壳→操纵输油管
